軸流ファン（ＡＦ－ＳＰ）
有圧軸流送風機で、全鋼板製で製作致しております。
円形ダクトの随所に設置可能で、特別の設置場所を必要としない等の特徴があります。
一般送排風に適し、塗装設備等によくご使用いただいております。
▲軸流ファン・ インペラー
軸流ファン性能表
| 機種：番手 | 風量 （m²／min） |
静風圧 （mmaq） |
回転数 （r.p.m） |
電動機出力 （kw） |
ファン プーリー |
|---|---|---|---|---|---|
| AF-300SP | 42 | 25 | 3250 | 0.4 | 3"×A1 |
| AF-400SP | 48 | 11 | 1700 | 0.4 | 3-1/2"×A2 |
| AF-500SP | 61 94 |
7 17 |
1130 1700 |
0.4 0.75 |
4"×A2 |
| AF-600SP | 105 161 |
11 25 |
1140 1720 |
0.75 1.5 |
5"×A2 |
| AF-700SP | 169 257 |
14 33 |
1140 1720 |
1.5 3.7 |
5"×A3 |
| AF-800SP | 252 383 |
19 43 |
1140 1750 |
2.2 5.5 |
7"×B3 |
| AF-900SP | 300 456 |
24 55 |
1150 1750 |
3.7 11 |
8"×B4 |
| AF-1000SP | 490 745 |
30 68 |
1150 1750 |
5.5 18.5 |
10"×B4 |

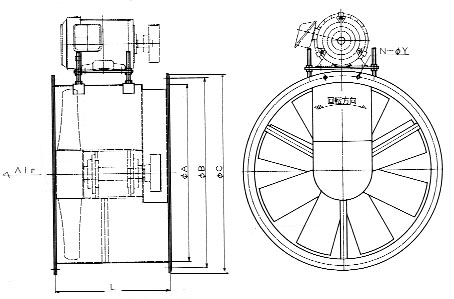

軸流ファン寸法表
| 番手＼記号 | A | B | C | L | N-φY | 使用軸受 | 標準プーリー |
|---|---|---|---|---|---|---|---|
| AF-300SP（B） | 300 | 330 | 350 | 300 | 8-8 | UCFC204 | 3×A1 |
| AF-400SP（B） | 400 | 444 | 464 | 350 | 16-8 | UCFC205 | 3-1／2"×A2 |
| AF-500SP（B） | 500 | 544 | 576 | 390 | 16-11 | UCFCX06 | 4×A2 |
| AF-600SP（B） | 600 | 644 | 676 | 390 | 18-11 | UCFCX07 | 5×A2 |
| AF-700SP（B） | 700 | 744 | 776 | 450 | 18-11 | UCFCX08 | 5×A3 |
| AF-800SP（B） | 800 | 860 | 900 | 700 | 24-11 | UCFCX09 | 7×B3 |
| AF-900SP（B） | 900 | 960 | 1000 | 800 | 24-11 | UCFCX10 | 8×B4 |
| AF-1000SP（B） | 1000 | 1060 | 1100 | 840 | 30-11 | UCFS312 | 10×B4 |
